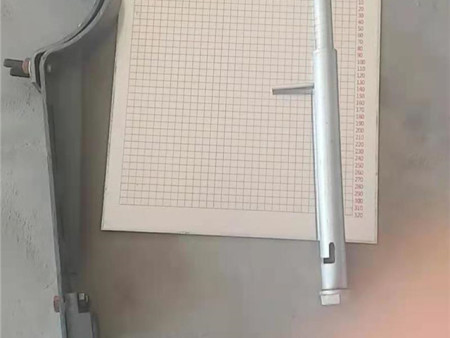

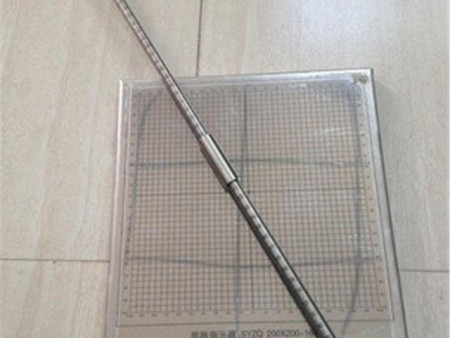

三向位移指示器

1.本安裝的装配全过程可按以下流程开展：A将零件20，8用零件10，18，19联接，并使零件8的合面维持水准或铅直。

1.本安裝的装配全过程可按以下流程开展：A将零件20，8用零件10，18，19联接，并使零件8的合面维持水准或铅直。B零件8和7用零件9,10联接，并将零件9，10焊成一体。（此流程还可以予先装配）C使零件4与零件7相互配合，用零件6将零件4固定不动在某一部位，于己调节。D使零件5与零件11紧密连接。E从零件4上方装零件11，并将零件5零件4豁口槽体。F用零件1使零件2,3接进一起。G将零件2套入零件4的上方，并且用件3使零件2锁在零件4上。H按图例将零件13,14,15,16,17装配成一件。I依据详细地址和测量规定固定不动零件14于梁、桂或别的支撑点构造上；另外应保证零件13的纵、横刻线与伸缩臂上管路横着平行面，保证零件13的表面水准或铅直。
